Como nos hemos trasladado a los pabellones 8.0 y 8.1, hay nuevas restricciones de montaje que deben tenerse en cuenta a la hora de diseñar el stand.
Si su stand se encuentra en una zona prohibida, nuestro equipo de Atención al Cliente se habrá puesto en contacto con usted directamente.
Consulte la sección Planos de montaje de esta página para ver los distintos planos de los diferentes pabellones y aclarar las diferentes alturas de montaje. A continuación se muestra un plano en el que se indican los puntos de rigging fijos y las restricciones para el espectáculo.
El servicio de puntos básicos de anclaje (también llamado rigging) es exclusivo de Fira y se ofrece a través de su proveedor oficial. Está prohibido colgar cualquier elemento directamente del techo de los pabellones e instalaciones.
El rigging es algo en lo que nos gustaría centrarnos en mejorar a medida que nos trasladamos a nuestro nuevo hogar en Fira Gran Via y le animamos encarecidamente a realizar sus pedidos de rigging lo antes posible. La fecha límite para realizar pedidos de rigging es el 29 de noviembre de 2025, pero le animamos a que lo haga lo antes posible. Una vez finalizado el plazo, no será posible el aparejo.
Los expositores o sus contratistas de stands designados deberán solicitar los puntos de rigging de acuerdo con la distribución de cargas realizada por su técnico cualificado. Los puntos de montaje no deberán soportar una carga superior a 150 kg por punto para garantizar la estabilidad estructural del techo. La carga por punto debe incluir el truss, las estructuras, el acero de seguridad, los focos, las pancartas, los polipastos manuales de cadena (aproximadamente 35kg cada uno) o los polipastos eléctricos de cadena (aproximadamente 50kg cada uno). No siempre es posible ubicar puntos de anclaje en todas las zonas de exposición del pabellón, ya que puede haber restricciones que dependen del pabellón y de los puntos ya en uso, así como de la capacidad de carga del techo. En estas circunstancias, puede ser necesario un ajuste previo de los aparejos (pre-arreglo). Este ajuste puede conllevar costes adicionales que correrán a cargo del expositor o de su contratista de stands designado.
Las estructuras deben diseñarse para resistir las cargas estáticas y dinámicas asociadas a su diseño final, así como tener en cuenta sus pasos por acumulación y ruptura.
Planos de aparejo
A continuación encontrará los enlaces a los distintos planos de aparejo:
Pabellón 8.0 Planos de aparejo
Pabellón 8.1 Planos de aparejo
Reglamento sobre aparejos
Los aparejos de marca se consideran una oportunidad de patrocinio adicional y, por lo tanto, deben reservarse con los organizadores.La tarifa correspondiente a la oportunidad de patrocinio adicional se refiere únicamente a los derechos de publicidad. El patrocinador es responsable de la producción del aparejo y de realizar el pedido dentro del plazo especificado.
La distancia mínima permitida entre los puntos de anclaje es de 1 m.
El peso máximo suspendido permitido para los elementos de suspensión es de 15 kg por m², calculado por la relación entre el peso total de los elementos suspendidos y la superficie contratada del stand.
No está permitido elevar ninguna rejilla de celosía con más de 6 polipastos manuales de cadena.
El peso máximo de carga de un punto de aparejo es de 1,50 kN (150 kg). Debe incluir el peso del equipo de elevación (motores, polipastos, etc.).
Las cargas transferidas a la estructura en cualquier punto debido a los elementos de elevación y que actúan sobre los pabellones no pueden superar la capacidad de carga máxima del punto y sus elementos.
Los materiales utilizados deben ser de alta calidad, estar en buen estado, llevar el marcado CE (Conformidad Europea) y tener una revisión actualizada.
Las estructuras de truss y los materiales pertenecientes a los Expositores sólo se admiten si tienen la certificación CE (Conformidad Europea) y están en excelentes condiciones de funcionamiento.
No se permite a los expositores colgar ningún elemento de las estructuras auxiliares instaladas en el techo del recinto.
Los elementos que cuelgan del techo deben mantener la verticalidad del punto.
La distancia máxima recomendada entre los puntos de anclaje que utilizan un truss es de 10 m para la iluminación general.
Está prohibido alterar cualquier equipo instalado por el proveedor oficial, incluidos bragueros, cables, grilletes o eslingas de cuerda.
Si su stand está situado en la zona 8.1, la altura máxima del aparejo es de 7 m desde el suelo hasta la parte superior del elemento aparejado. La altura mínima es de 4 m. En algunas ubicaciones pueden aplicarse otras restricciones de altura. Debe inspeccionar la ubicación de su stand.
Todos los elementos montados deberán estar a una distancia mínima de 1 m de los tabiques de separación con los stands vecinos.
Deben colocarse cables de seguridad para los motores eléctricos y los polipastos manuales de cadena, y todos los equipos y componentes que cuelguen de un truss (luces, equipos de sonido y altavoces, carteles, etc.) deben asegurarse con cables/cadenas de seguridad secundarios y bridas metálicas.
Si su stand se encuentra en 8.0; por favor, lea atentamente lo siguiente:

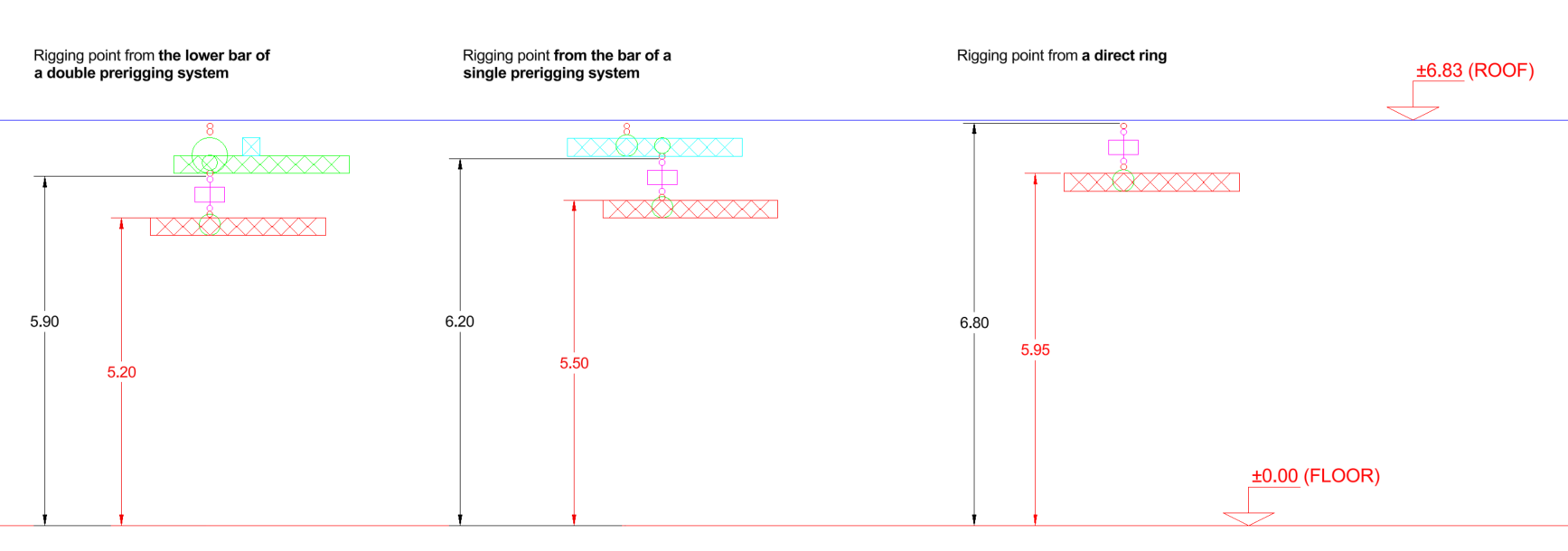

La altura del aparejo (anillo tórico) se indica en negro, en rojo, y se puede ver la altura final de la parte superior de la cercha en el caso de instalar un polipasto eléctrico de cadena. Como se muestra en el diagrama, en el caso de dos niveles de aparejo previo, la parte superior de la cercha tendría una altura de 5,20 m; en el caso de un nivel de aparejo previo, sería de 5,50 m; y en el caso de aparejo directo, de 5,95 m.
Hacer un pedido de aparejos
Para solicitar el servicio de aparejo, es necesario rellenar el formulario disponible en línea a través de la tienda web de ServiFira y enviarlo junto con la documentación que se indica a continuación:
Un dibujo (en AutoCAD 2010, si es posible) que indique la altura, el peso soportado por el punto de anclaje y la orientación del stand en el pabellón.
El formulario de solicitud de aparejos (disponible en línea en la tienda web de ServiFira), indicando la información de la empresa y los requisitos de aparejos.
El tipo de punto (con o sin cables de seguridad, polipastos manuales de cadena o motor eléctrico).
En función de la complejidad de la solicitud (número de puntos, ubicación, simultaneidad de solicitudes, etc.), y a petición de Fira, se deberá presentar lo siguiente
Una descripción técnica de los materiales de diseño.
Justificación del cálculo del peso de los puntos.
Certificados de calidad de los materiales.
Justificación de la revisión de motores, polipastos o cualquier otra maquinaria.
Una descripción de los procedimientos de montaje/desmontaje para evitar daños en la estructura del pabellón o cualquier cosa que pueda suponer un riesgo para las instalaciones o el personal.
Los datos aportados deberán presentarse con medidas del Sistema Internacional de Unidades y en castellano o inglés. En el caso de detectar alguna deficiencia en los materiales o al finalizar los trabajos, los organizadores podrán paralizar la operación hasta que se presente la documentación requerida o se corrijan los procedimientos utilizados.
Haga clic aquí para solicitar aparejos.
Aparejos complejos
Todos los aparejos complejos deben ser comprobados por el ingeniero designado antes de ser izados. Una vez aprobado por el ingeniero designado, se le expedirá un "Permiso de izado".
